Réseaux goutte à goutte à pression compensée et coordination des vannes

La conception d'un système de goutte-à-goutte qui fournit une humidité uniforme nécessite d'associer des émetteurs et des tubes de puissance appropriée à des systèmes réactifs. Vannes d'eau d'irrigation . Lorsque vous utilisez des émetteurs à compensation de pression (1,2 à 8 L/h), dimensionnez les conduites principales pour maintenir la pression dans la plage de fonctionnement des émetteurs, généralement entre 0,8 et 1,5 bar au niveau de l'émetteur. Placez la vanne en aval d'un collecteur qui égalise la perte de charge ; cela réduit le nombre d'événements d'actionnement des vannes et garantit que chaque vanne contrôle une zone hydrauliquement cohérente. Pour les installations alimentées par batterie, préférez les vannes à impulsions ou à accrochage qui ne consomment de l'énergie que lors des changements d'état pour préserver l'autonomie.

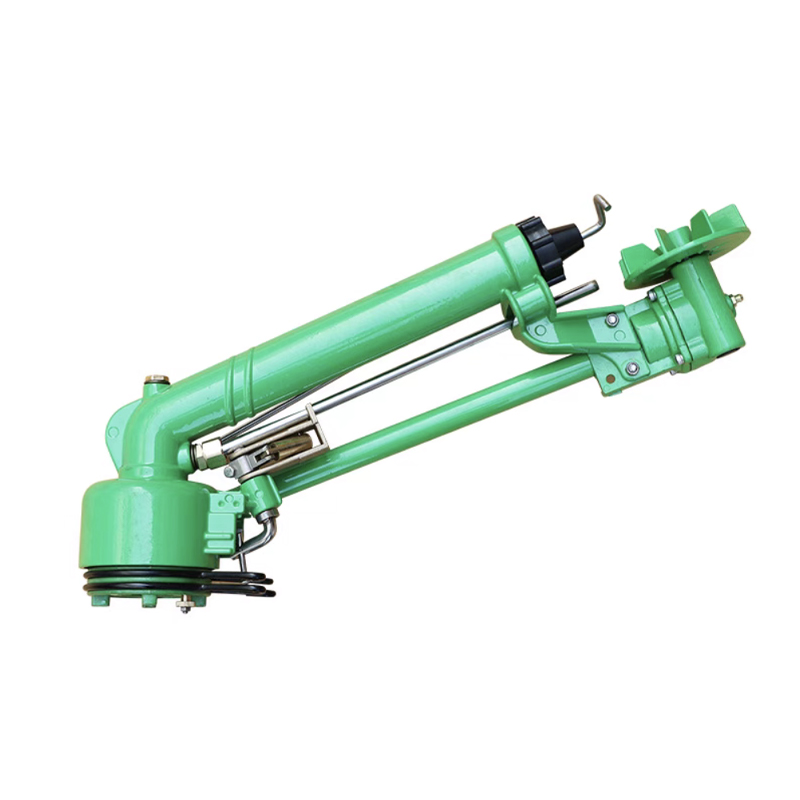

Coordonner les pistolets de pulvérisation haute pression avec les vannes électroniques

Les pistolets de pulvérisation à grand champ (portée de 15 à 50 m) imposent un débit rapide et des charges transitoires sur les conduites d'alimentation. Utilisez des vannes à commande électronique avec démarrage progressif pour éviter les pics de pression qui sollicitent les raccords et provoquent une distribution inégale. Intégrez des capteurs de pression aux collecteurs de dérivation et implémentez des boucles PID simples dans le contrôleur de vanne pour maintenir la pression de sortie dans une bande étroite. Cela réduit la dérive des buses, améliore la stabilité du jet de pulvérisation et réduit les risques de cavitation sur de longues périodes.

Unités de contrôle embarquées : stratégies de communication et d'alimentation

Moderne Solutions de système d'irrigation déplacer l'intelligence sur la valve. Choisissez des contrôleurs prenant en charge les protocoles à faible bande passante (LoRa, NB-IoT) pour les sites distants et assurez-vous que les microcontrôleurs locaux mettent en œuvre des minuteries anti-rebond, de vérification d'état et de surveillance pour éviter le blocage des actionneurs. Pour les configurations de batteries solaires, évaluez les cycles de service les plus défavorables et utilisez la budgétisation énergétique : calculez les impulsions quotidiennes moyennes par vanne et dimensionnez la batterie plus le PV pour couvrir les pics d'irrigation et l'autonomie de plusieurs jours avec une marge de sécurité d'au moins 30 %.

Exemple pratique de budget énergétique

Si une vanne nécessite 0,05 W par impulsion d'actionnement et qu'un système génère en moyenne 100 impulsions par jour, l'énergie totale consommée par l'actionnement de la vanne est de 5 Wh/jour. Ajoutez la consommation des capteurs et des contrôleurs (généralement 0,5 à 1 Wh/jour pour les conceptions à très faible consommation) pour estimer la capacité de la batterie et les besoins en panneaux solaires pour un fonctionnement hors réseau fiable.

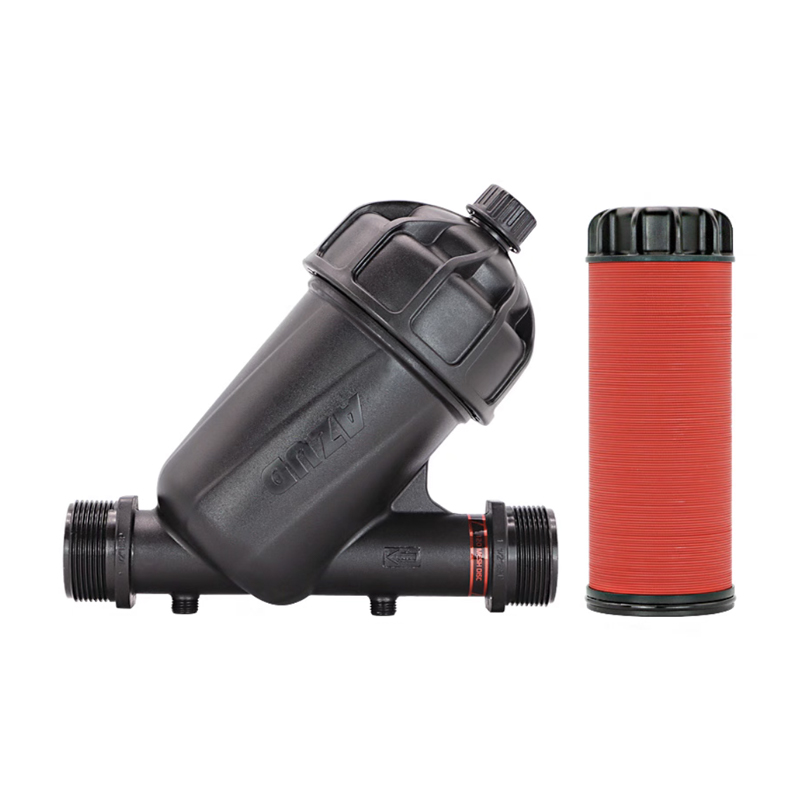

Meilleures pratiques anti-colmatage et filtration

Le colmatage est la principale cause d’irrigation inégale. Installez un préfiltre de 120 mailles (≈125 µm) ou plus fin en amont des collecteurs et ajoutez des tamis locaux à chaque entrée de vanne pour les systèmes utilisant des eaux de surface. Pour les conduites goutte à goutte, mettez en œuvre des cycles de rinçage périodiques contrôlés par le même réseau de vannes : ouvrez les vannes de vidange à haut débit pendant de courtes durées après chaque bloc d'irrigation pour éliminer les matières en suspension. Le rétrolavage est précieux pour les distributeurs d’eau et augmente la fiabilité à long terme.

Flux de travail de maintenance et diagnostics

• Mensuel : contrôle à distance du nombre d'actionnements de vannes et du taux de réussite des impulsions ; vannes à drapeau avec des tentatives répétées et infructueuses d'inspection sur place.
• Tous les trimestres : inspectez les filtres, les collecteurs de rinçage et testez les émetteurs à compensation de pression pour vérifier l'uniformité du débit dans la zone.
• Annuellement : effectuez des contrôles de résistance électrique sur les bobines solénoïdes ou les actionneurs de verrouillage et vérifiez l'usure des éléments d'étanchéité, en remplaçant les joints toriques et les diaphragmes si nécessaire.

Guide de sélection : types de vannes et besoins d'irrigation typiques

Intégration de la conception : des lignes d'égouttement au contrôle au niveau du système

Un robuste Solutions de système d'irrigation l'architecture traite les vannes comme des nœuds dans une topologie de contrôle. Regroupez les émetteurs en fonction de la demande en eau des cultures, utilisez des distributeurs d'eau modulaires pour permettre l'expansion et mettez en œuvre un contrôle hiérarchique : des contrôleurs de vannes locaux gèrent la stabilisation immédiate de la pression et du débit tandis qu'un programmateur central coordonne les fenêtres d'arrosage. L'enregistrement des horodatages et des volumes d'action permet une optimisation basée sur l'analyse : détectez les zones sous-performantes, affinez les temps d'exécution et réduisez la consommation globale d'eau tout en préservant la santé des cultures.
