Connaissance de l'industrie

Normes de brides, modèles de boulons et conseils de sélection pratiques

Lors de la spécification d'une électrovanne à brides pour une rénovation ou de nouvelles installations, la conformité à la norme de bride (ANSI/ASME, DIN, JIS, EN) et au modèle exact des trous de boulons est la première étape pratique pour éviter les retouches sur le terrain. Au-delà de la taille nominale du tuyau, confirmez les détails de la face surélevée par rapport à la face plate, le diamètre du cercle de boulons, le nombre de boulons et la taille des boulons : ceux-ci déterminent le comportement en compression du joint et la façon dont la vanne répartira la charge sur la bride. En pratique, mesurer la bride face à face et l'épaisseur de la bride si possible ; des différences d'épaisseur peuvent créer des moments de flexion sur le corps de la vanne et accélérer la défaillance du joint. Nous conseillons toujours aux clients de fournir un dessin ou une photo de la bride : cette petite étape permet de gagner des heures sur site.

Sélection des joints et modèles de couple pour une étanchéité fiable

Le matériau du joint doit être choisi en fonction de sa compatibilité chimique, de sa température et de la finition de la bride. Pour la vapeur et les fluides à haute température, les joints en graphite comprimé ou en spirale sont courants ; pour l'eau et les fluides neutres, le PTFE ou le PTFE chargé peuvent être préférables. Le modèle de couple des boulons est tout aussi important : utilisez une séquence en étoile ou entrecroisée et des étapes de couple incrémentielles (par exemple, 30 %, 60 %, 100 %) pour obtenir une compression uniforme. Un sous-couple entraîne des fuites ; un serrage excessif peut extruder ou comprimer le joint au-delà de sa limite élastique. Lorsque les vannes doivent être retirées fréquemment, envisagez un couple légèrement inférieur combiné à un joint conçu pour une résistance à la relaxation plus élevée. Nous concevons nos vannes et recommandons des plages de couple spécifiques avec chaque kit de bride pour simplifier la mise en service.

Dimensionnement des électrovannes à brides : considérations sur le Cv, la perte de charge et le pilotage

Un dimensionnement correct nécessite de calculer le Cv requis à partir du débit souhaité au différentiel de pression de fonctionnement. Pour piloté électrovannes à brides , n'oubliez pas que l'étage pilote de la vanne a besoin d'un différentiel suffisant pour fonctionner ; spécifier une vanne pilotée proche de son ΔP minimum peut entraîner un fonctionnement lent ou un échec de changement de vitesse. Lorsque l'espace ou le ΔP est limité, une vanne à brides à action directe peut s'avérer préférable malgré un Cv maximum généralement inférieur. Vérifiez toujours comment la viscosité et la température modifient la densité du fluide – celles-ci modifient les calculs hydrauliques. Si vous nous envoyez le point de fonctionnement (débit, pression d'entrée, pression de sortie, température), nous pouvons vous aider à confirmer Cv et vous suggérer si une unité pilote ou directe est la meilleure solution.

Gestion des bobines électriques : rapport cyclique, appel et limites thermiques

La bobine électromagnétique est la pièce la plus sensible à la température et au fonctionnement. Les bobines à service continu (100 % ED) peuvent être alimentées indéfiniment dans les conditions ambiantes et d'enceinte nominales ; les serpentins à service intermittent nécessitent des intervalles de refroidissement. Faites attention au courant d'appel lorsque plusieurs vannes sont alimentées simultanément : l'appel de la bobine peut déclencher les disjoncteurs locaux même lorsque le courant en régime permanent est faible. Utilisez une protection contre les sous-tensions, des fusibles appropriés et, lorsque l'espace le permet, des circuits de démarrage progressif pour les grands ensembles de vannes. L'augmentation de la température du serpentin doit également être prise en compte lorsque la température ambiante dépasse les valeurs nominales ; si la vanne se trouve à l'intérieur d'une enceinte mal ventilée, spécifiez une classe d'isolation plus élevée ou un refroidissement forcé. Nous incluons des conseils sur le fonctionnement des bobines dans nos fiches techniques, car le choix correct des bobines prolonge considérablement la durée de vie.

Orientation de montage, support et atténuation des vibrations pour une longue durée de vie

Les électrovannes à brides sont souvent robustes, mais un montage incorrect réduit leur durée de vie. Soutenez la tuyauterie de manière à ce que le corps de la vanne ne supporte pas le poids du tuyau ou des charges axiales – utilisez des sabots ou des supports pour tuyaux. Orientez la vanne de manière à ce que les drains internes ou les points de ventilation fonctionnent par gravité ; les lignes pilotes doivent éviter les siphons et les pièges. Dans les environnements à fortes vibrations (skids de compresseur, salles de pompes), utilisez des supports antivibratoires ou des connecteurs flexibles pour protéger les tubes pilotes internes et les connexions électriques. Dans la mesure du possible, évitez de monter l'actionneur directement sous une tuyauterie lourde ; des cycles de contrainte répétés sur les fixations à bride peuvent desserrer les joints. Nous concevons nos corps à brides avec des points de levage et de support dédiés pour rendre une installation correcte intuitive.

Intégration de vannes intelligentes : capteurs, retours d'information et stratégies de communication

Les électrovannes à brides modernes peuvent être plus que des dispositifs marche/arrêt : elles peuvent être des nœuds de commande. Les capteurs utiles typiques incluent la surveillance du courant de bobine (détecte les bobines courtes/ouvertes et le piston coincé), les prises de pression différentielle (pour détecter le colmatage ou les fuites du siège) et les capteurs de position ou les commutateurs à lames pour la confirmation de l'état de la vanne. Pour les systèmes comportant de nombreuses vannes, la communication par bus (Modbus, CANopen, ProfiNet) réduit la complexité du câblage et permet des diagnostics enregistrés de manière centralisée. Choix de conception : utilisez la logique de périphérie locale pour le séquençage critique en matière de sécurité et envoyez la télémétrie de diagnostic en amont pour la maintenance prédictive. Lors de l'intégration, assurez la mise à la terre et la séparation des câbles pour les câbles de communication afin d'éviter les interférences électromagnétiques provenant de la commutation des bobines. Nous intégrons des ports prêts à détecter et des communications standard sur nos vannes intelligentes afin que vous puissiez ajouter une surveillance conditionnelle sans retravailler la tuyauterie.

Intervalles de maintenance, modes de défaillance courants et vérifications rapides sur le terrain

Les intervalles de maintenance typiques dépendent de la propreté du fluide, de la fréquence de cycle et de l'environnement : les systèmes pneumatiques à cycle élevé peuvent nécessiter une inspection mensuelle, tandis que les systèmes d'eau propre peuvent souvent être vérifiés tous les trimestres. Modes de défaillance courants : grillage de la bobine (surtension ou mauvais refroidissement), blocage de la ligne pilote (débris ou tartre), usure du siège provoquant une fuite et défaillance du joint de bride. Les contrôles rapides sur le terrain comprennent : mesurer la résistance CC ou CA de la bobine pour détecter les spires en court-circuit ; confirmer la tension de la bobine sous charge ; refouler les conduites pilotes pour vérifier toute obstruction ; et effectuer un test de fuite à travers le siège à une pression réduite. Tenez un simple journal du nombre de cycles et de tout temps d'actionnement anormal : les changements dans le temps de réponse précèdent souvent une défaillance mécanique.

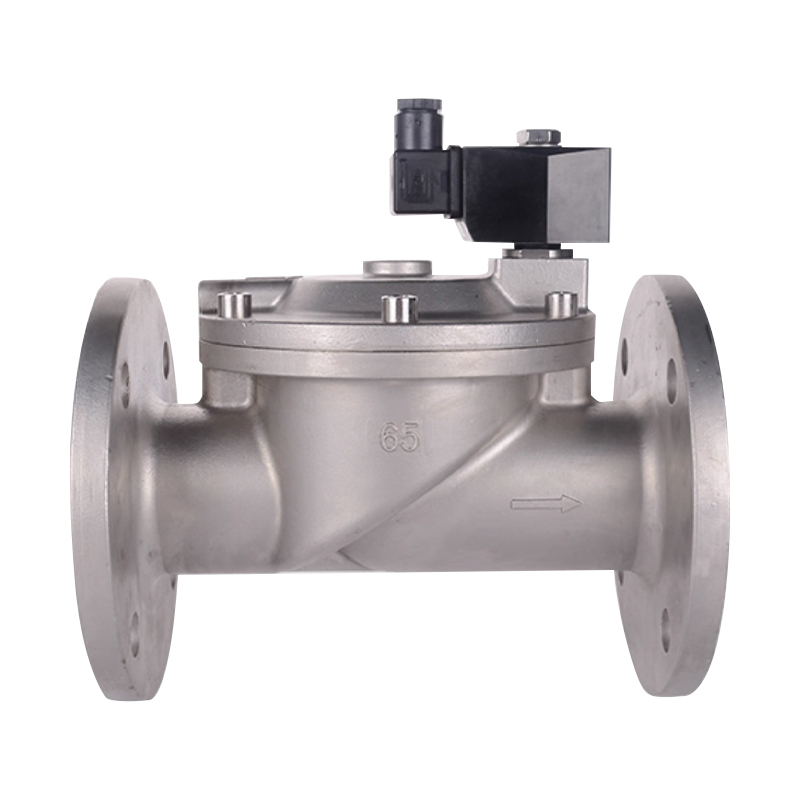

Sélection des matériaux et résistance à la corrosion pour les environnements difficiles

Les matériaux du corps de vanne et des éléments internes doivent être adaptés à la chimie du fluide et aux conditions ambiantes. Les aciers inoxydables (304, 316) sont courants pour leur résistance à la corrosion ; L'acier inoxydable duplex offre une résistance plus élevée et une résistance aux chlorures pour l'eau de mer. Pour les fluides très agressifs, envisagez des alliages ou des revêtements exotiques ; cependant, ceux-ci augmentent les coûts et peuvent compliquer l'étanchéité des brides. La protection contre la corrosion externe (peintures, revêtements en poudre ou placages métalliques) combinée à des anodes sacrificielles sur les structures à proximité réduit la corrosion ambiante. En cas de doute, précisez le matériau et une marge de corrosion dans les spécifications d'approvisionnement. Nous proposons fréquemment des options de matériaux sur mesure afin que le cycle de vie des vannes corresponde aux attentes de votre processus.

Tableau de dépannage : symptômes, causes probables et actions immédiates

Liste de contrôle de mise en service pour les électrovannes à brides

• Vérifiez que la norme de bride, le type de joint et la qualité du boulon correspondent aux spécifications avant de boulonner.
• Effectuez un contrôle électrique à sec : résistance de la bobine, polarité et vérification du signal de commande.
• Vérifier la propreté et l'orientation des lignes pilotes ; pressuriser le circuit pilote et confirmer le bon actionnement au ΔP attendu.
• Exécutez un test fonctionnel contrôlé à la pression de fonctionnement et enregistrez les temps d'actionnement ainsi que tout broutage ou mouvement retardé.
• Enregistrez les mesures de courant de bobine et de fuite de base pour les futures tendances de diagnostic.

Notes pratiques finales sur les pièces de rechange et la planification du cycle de vie

Conservez un petit ensemble de pièces de rechange courantes (bobines, joints, filtres pilotes et kit de siège de rechange) adaptées aux éléments les plus critiques. électrovannes à brides dans la plante. Suivez les cycles d’actionnement et planifiez le remplacement proactif des sièges avant qu’une fuite ne se produise : le coût d’un arrêt imprévu éclipse généralement les coûts des stocks de pièces de rechange. Si vous le souhaitez, nous pouvons préparer un kit de pièces de rechange et un plan de cycle de vie simplifié adapté à votre parc de vannes ; nous avons construit nos kits de rechange exactement pour ce cas d'utilisation.
